面包板

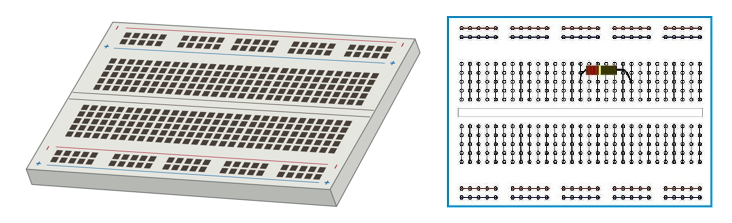

面包板（Breadboard）是搭建基础电路原型的试验产品。最初人们都是在类似于切面包的木板上做电路搭接试验，随着技术发展直到 1970 年无需焊接的插接板变得普及，面包板慢慢的变成了这种便捷电路原型实验产品的统称。面包板上下区是横向5位相通，一般用于接电源和接地，中间区域是纵向5位相通，通常用于放置电路元件和电路连接线。

跳线

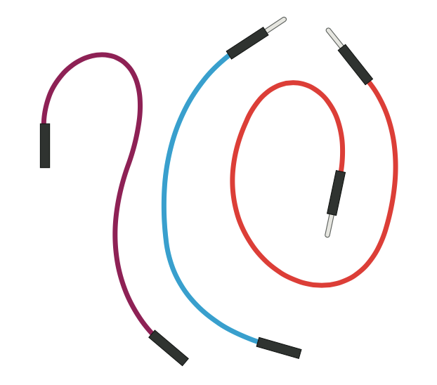

跳线（Jumper Wire），也被称为杜邦线。有三种不同的类型：公对母线（M2F）、母对母线（F2F）以及公对公线（M2M）。如果不使用面包板，可以使用 F2F 将组件连接到 Pico，如果使用面包板，可以将组件插入到面包板中，使用 M2M 进行连接。

开关

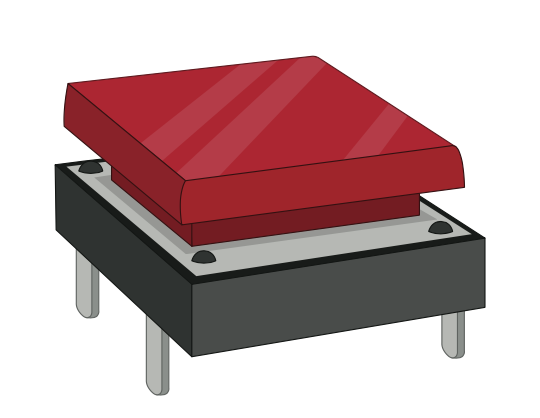

开关（Switch），也称为瞬时开关、轻触开关，通常有两条或四条脚可供选择，按下按钮时相当于导线被连通。按钮是一种输入设备，可以告诉程序它是否被按下，然后执行任务。另一种常见的开关类型是锁定开关，按下开关时一直保持活动状态，直到再次切换它。

发光二极管

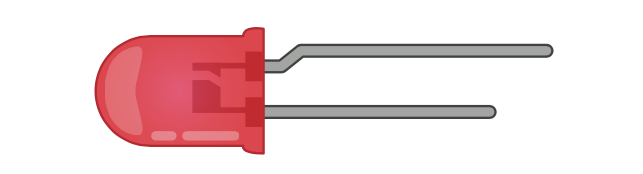

发光二极管（LED）是输出设备，从洗衣机、微波炉等小家电的指示灯，到路边的路灯、房间的吊灯等，LED 灯随处可见。LED 有各种各样的形状、颜色、工作电压，为了防止其被击穿，通常会配合限流电阻使用。二极管具有单向导电性，只有在连接正确的电极方向时，才能正常工作。LED 的长端为阳极，接在电源正极，短端为阴极，接在电源负极。

电阻

电阻是控制电流流动的元件，使用欧姆 Ω 为单位，欧姆的值越大，提供的阻力就越大。

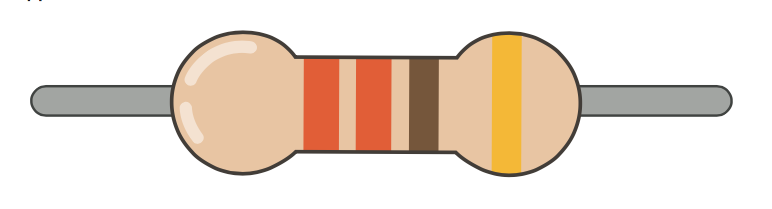

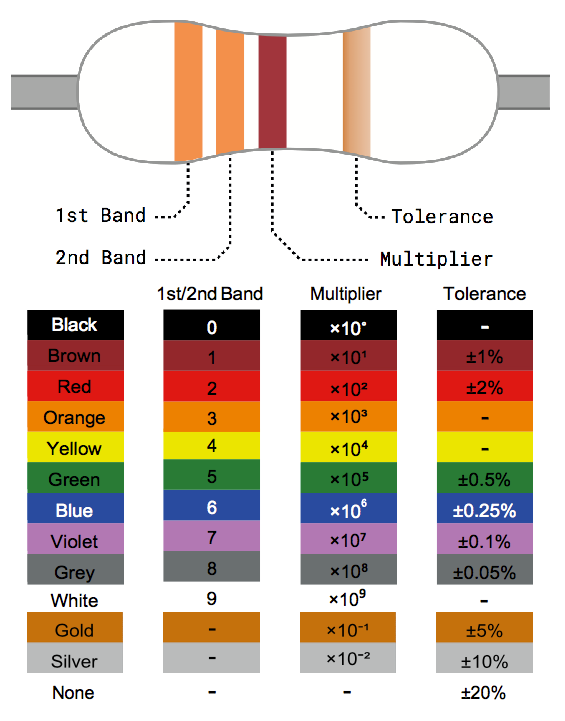

有些电阻的表面涂有一些带有颜色的环状标志，称为色环电阻。色环具有特殊的意义，即电阻的值。要读取电阻的值，从左侧第一个环开始，在表的 1st/2nd Band 列中查找它的颜色，得到第一个和第二个数字。例如下图电阻有两个橙色色环，橙色值为 3，总共为 33。第三个色环的颜色表示乘数，即需要用前两个色环得到的数乘以乘数才能得到电阻的实际值。例如下图电阻的棕色色环，意思是 ×10。前两个色环是 33，棕色色环是 x10，33x10=330Ω 这样就得到了电阻的值。最后一个环是电阻的容差，表示实际阻值与标称阻值之间的偏离程度，对于大多数业余项目来说，容差并不是很重要。
